一张图秒懂DCS系统，什么是工业自动化“大脑”DCS系统？

在现代化的钢铁厂里，通红的钢水如奔腾的河流；在巨型石化塔林中，复杂的管道交错如同生命线；在繁忙的发电机组旁，伴随着高效运转…这一切高效协调与精准控制的背后，都离不开一个强大的“神经中枢”—— DCS系统。它堪称工业自动化领域的超级大脑，掌控着整个工厂的脉搏。那么，究竟什么叫DCS系统？又如何通过一张图直观理解它的核心呢？






DCS，全称 Distributed Control System，中文译为分散控制系统。顾名思义，它是一种将控制功能分散部署、同时又实现集中监控与管理的先进自动化控制系统。其诞生是为了克服传统集中式控制系统（如早期单一的计算机控制）固有的可靠性风险——即一台核心控制器故障可能导致全厂停机的致命缺陷。



核心思想：分散风险，集中智慧 DCS的核心精髓在于“分散控制，集中管理”。它将庞大的生产过程分解成许多较小的、相对独立的控制单元或回路。这些单元由分布在全厂各处的现场控制站负责处理。每个控制站拥有自己的处理器和输入/输出模块，能独立完成其所在区域的数据采集、逻辑运算和回路控制任务。同时，所有控制站通过高速、可靠的工业通讯网络连接在一起，并将关键信息实时上传至中央操作站。操作人员在这里可以通过直观的监控画面集中监视整个工厂的运行状态，并进行必要的调度、优化和管理决策。

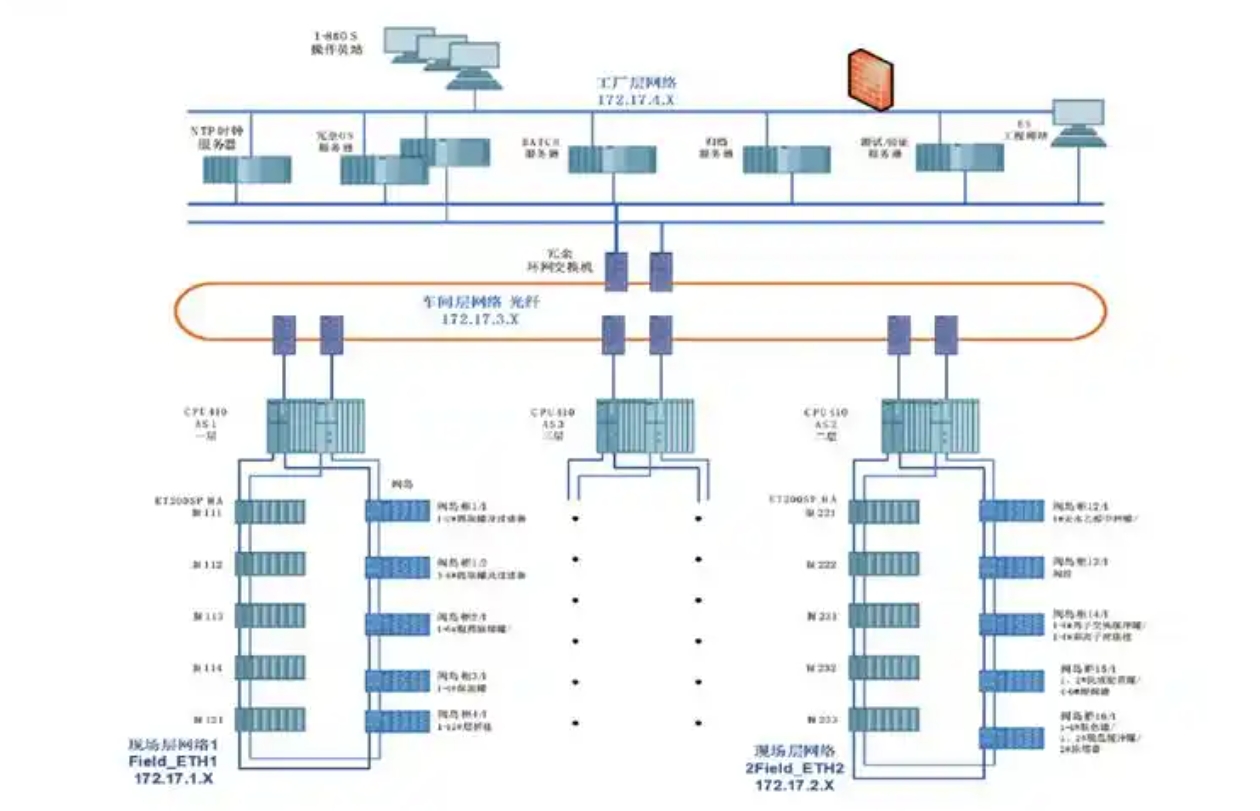

想象下面这张简化示意图（其核心架构清晰展现）：






现场设备层 (最底层)：包含遍布工厂的各种传感器（如温度、压力、流量计）和执行器（如控制阀、电机）。它们相当于系统的“眼睛”和“手脚”，直接与物理生产过程交互。


分散控制层 (中间层 - DCS核心)：


由多个现场控制站组成（图中A, B, …, N），物理上靠近各自负责的生产区域。


每个控制站是独立运行的智能单元：


实时采集其连接区域现场设备的数据。


运行预设的控制算法（如PID调节），进行逻辑判断。


输出控制信号驱动现场执行器。


其最大的优势在于分散性。一个控制站故障，通常只影响其局部区域，其他区域仍能正常运行，整体系统可靠性极大提升。


集中管理层 (上层)：

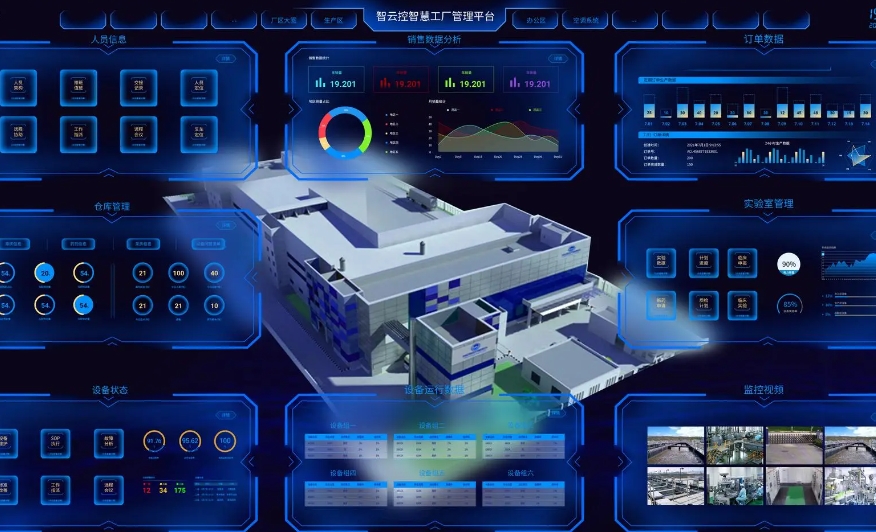

操作员站：提供图形化人机界面（HMI），操作员可在此集中监控全厂实时数据、趋势、报警，并进行必要的远程操作和设定值调整。


工程师站：用于系统的组态（编程、绘图、配置）、调试、维护和系统扩展。


历史站：存储海量历史运行数据，用于生成报表、进行性能分析和事故追溯。


高速实时工业网络 (纵横连接层)：


作为整个系统的“信息高速公路”，连接所有控制站、操作站、工程师站等节点。


确保控制指令、实时数据和报警信息在各层级之间高速、可靠、低延迟地传输。常见的网络协议有工业以太网（如Profinet, EtherNet/IP）、冗余环网等，并采用冗余设计进一步提升通讯可靠性。




高可靠性与高可用性：模块化分散式架构是基石。单个控制站或网络节点故障的影响范围被严格限制，加之关键部件（电源、控制器、通讯）普遍采用冗余设计（如1:1热备），确保系统接近“永不宕机”，对连续性生产行业至关重要。


强大的扩展性与灵活性：采用模块化设计，无论是增加几个控制点还是扩增一条生产线，都能通过新增相应控制站或模块轻松实现，无需彻底更换系统架构。


集中监控与管理效率：为操作和管理人员提供了全厂运行的“上帝视角”。在中央控制室即可掌控全局，及时发现问题、优化协调、提高决策效率。


开放性与集成能力：现代DCS普遍采用开放的标准和协议，能与更上层的MES（制造执行系统）、ERP（企业资源计划）等管理系统，以及各种智能现场仪表、PLC进行无缝集成，构建更大范围的企业智能化平台。


先进控制与优化能力：强大的处理能力使其能够实现比传统仪表更复杂的控制策略（如预测控制、优化控制），并内置丰富的数据处理、分析工具，助力提升生产效率、质量和能效。




DCS是流程工业自动化的支柱，其典型应用领域包括：



石油化工：从原油蒸馏、裂解到聚合反应、精馏分离，全程实现复杂连锁控制与安全联锁。


电力行业：大型火力发电厂、核电站的锅炉、汽轮机、发电机组的协调控制与安全保护。


冶金工业：高炉炼铁、转炉炼钢、连铸、热轧/冷轧生产线的温度、压力、流量精准调控。


制药行业：满足GMP要求的发酵、合成、纯化、分装等复杂生物与化学过程的严格控制。


水处理行业：大型自来水厂、污水厂的过滤、加药、泵站等过程的自动化运行。


造纸、水泥、食品饮料等连续或半连续流程工业。


DCS系统的核心价值在于其分散部署、集中管控的理念架构——这种分布式结构通过多个智能控制站分担风险保障了极高的可靠性，同时借助强大网络与中央操作站实现了全局的透明化监控与高效管理。理解这张“分散控制+高速网络+集中监控”的核心结构图，就掌握了DCS精妙运作的钥匙；作为现代工业自动化不可或缺的基石，DCS以其强大的控制、保护和优化能力，持续驱动着关键基础设施的安全、高效与智能运行。
