深入解析DCS系统编程，从入门到精通的实践指南

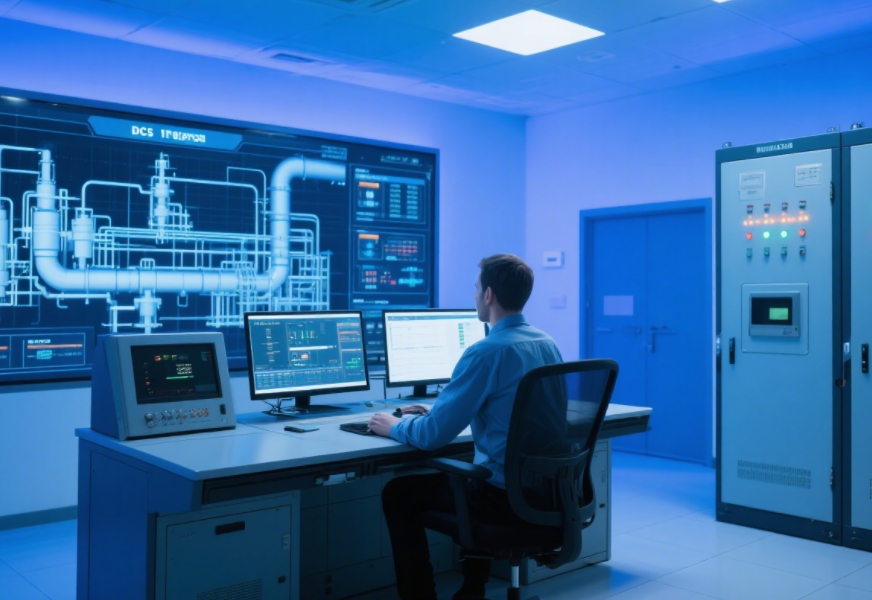

想象一下，在现代化的工厂控制室里，工程师们正凝视着巨大的显示屏，上面成百上千个参数被实时监控、精准调节——这强大的中枢神经，正是DCS系统（分散控制系统）在高效运作。而让这套系统真正“活”起来，并能够智能应对复杂工业流程的关键，则在于DCS系统编程本身。它远非简单的代码输入，而是一项融合了工艺理解、硬件架构认知与严格软件工程的系统性工程，是工业自动化的灵魂所在。本文将揭开DCS系统编程的实践面纱，指导你掌握核心方法与技能。






DCS系统编程，是指在Honeywell Experion, Emerson DeltaV, Siemens PCS 7 等主流DCS平台环境下，依据具体工业过程的控制策略与逻辑需求，使用平台特定的工程组态软件和编程语言，进行控制逻辑的配置、开发、测试与部署的过程。其目标在于构建一套安全、稳定、高效的自动化控制系统。

编程内容通常涵盖：



控制回路（PID、串级、比值等） 的具体实现；


联锁保护（SIS相关逻辑需严格区分并遵循安全规范） 逻辑的设计；


顺序控制（批处理、设备启停序列） 的编写；


人机界面（HMI/SCADA） 数据点关联与操作画面组态；


报警管理策略 的定义与实施；


与PLC、第三方设备 的可靠通信配置。




硬件基础与系统架构精通： 深入理解目标DCS系统的硬件结构至关重要。必须明确控制器（过程站）、操作员站（HMI）、工程师站（编程调试中心）、I/O卡件（现场信号枢纽）、网络架构（控制网、系统网、管理网层次划分）之间的物理连接和数据流向。熟悉所使用DCS品牌的具体硬件型号及其规格、限制是编程可行性的前提。



软件利器：工程组态平台掌握： DCS系统编程的核心工具是其专用的工程组态软件（如DeltaV的DeltaV Explorer/Control Studio， Experion的Control Builder， PCS 7的SIMATIC Manager/CFC/SFC）。首要任务是熟练安装、配置该软件，理解其项目(Project)管理机制、数据库(Database)结构（包含位号Ta、控制模块等核心信息）、编程语言环境集成以及工程部署流程。





需求工程：工艺与控制的深度理解： 成功的DCS系统编程始于对生产工艺流程的透彻掌握。必须仔细研读工艺流程图（P&ID）、控制说明文档、联锁逻辑图（Cause & Effect Diagram），明确每一个控制回路的目标、输入输出信号（AI/AO/DI/DO）、控制算法要求、安全联锁条件以及关键的操作步骤。这一步是编程逻辑正确性的根本保障。



构架先行：模块化与结构化设计： 采用模块化、结构化的设计思想至关重要。将复杂的控制策略分解为功能单一、可重用的控制模块（Function Block, Phase Logic）。这不仅极大提高了代码的可读性、易维护性，还方便团队协作和后期调试。在组态软件中合理组织文件夹结构，清晰命名模块和位号(Tag)，是专业性的重要体现。



语言实现：选择合适的编程工具： 主流DCS系统通常支持IEC 61131-3标准规定的多种图形化或文本化语言，选择最合适的能事半功倍：



梯形图（Ladder Logic, LD）： 擅长离散逻辑、连锁保护，易为电气背景工程师理解。


功能块图（Function Block Diagram, FBD）： 模块化代表，通过连接预定义或自定义的功能块构建复杂控制，直观高效，是实现PID控制等复杂回路的首选。


顺序功能图（Sequential Function Chart, SFC）： 完美描述分步顺序控制（如设备启停序列、批处理流程），清晰展示步骤、转换条件和动作。


结构化文本（Structured Text, ST）： 强大的文本语言，适合复杂计算、算法实现、数据处理，灵活性最高。


细致实施：逻辑配置与参数设定： 在选定语言环境内，开始具体逻辑的组态与编程。

这包括：


在软件中创建控制模块（Control Module, CM） 或程序（Program）。


调用所需功能块（如PID块、马达控制块、阀门控制块、计时器、计数器等）。


连接功能块之间的信号流（输入输出互连）。


设置关键参数（如PID的比例带、积分时间、微分时间；马达的启停延时；报警的高低限值及优先级）。


编写ST代码实现自定义算法或逻辑。


人机交互：HMI/SCADA画面的组态关联： 控制逻辑必须通过HMI界面为操作人员所见、可操作。

在DCS专用的图形组态工具中：


设计直观的操作画面（流程图画面、分组画面、趋势画面、报警总貌等）。


将画面元素（按钮、阀门图标、仪表盘、趋势曲线）动态链接到数据库中的位号（Ta）。


配置操作权限和安全区域。


质量保障：仿真测试与调试： 未经充分测试的程序绝不允许下载到现场控制器！ 利用DCS组态软件提供的强大仿真(SIM)功能：


在工程师站进行闭环仿真测试，模拟现场信号输入，观察逻辑运算输出和HMI动态是否符合预期。


分模块测试，再整体联调。重点测试正常流程、异常工况、联锁触发等关键场景。


严谨调试报警逻辑，确保报警信息准确、及时、有效，屏蔽无效报警。




安全部署：谨慎下载与现场调试： 测试通过后，在严格遵循变更管理程序和确保工艺安全的前提下（通常在停车或低风险时段），将程序谨慎下载(Download)到目标控制器。进行现场调试，对比仿真结果与真实设备响应，精细调整控制参数（特别是PID参数），确保系统运行稳定、快速、无超调。冗余系统的切换测试也是关键环节。
